Hvordan forhindrer man tilbagereflektion i en optisk laserlinse?

Fellerstå problemet: Hvorfor rygreflektion er farlig

Tilbagereflektion, også kendt som retroreflektion, opstår, når en del af højeffektlaserstrålen reflekteres direkte tilbage langs dens indfaldende bane af optiske overflader, inklusive linserne selv eller emnet. Dette er ikke en mindre gener; det er en kritisk fejltilstand i lasersystemer. Ukontrollerede tilbagereflektioner kan bevæge sig baglæns gennem din strålebane og potentielt nå og irreversibelt beskadige følsomme komponenter som selve laserkilden, isolatorer eller modulatorer. Dette fører til dyr nedetid, reparationer og usikre driftsforhold. Kerneudfordringen er, at enhver luft-til-glas-grænseflade, selv med anti-reflekterende belægninger, reflekterer en lille procentdel af lyset. Med højeffektlasere kan denne lille procentdel repræsentere betydelig optisk effekt, der bevæger sig i den forkerte retning.

Primært forsvar: Strategisk brug af antirefleksbelægninger

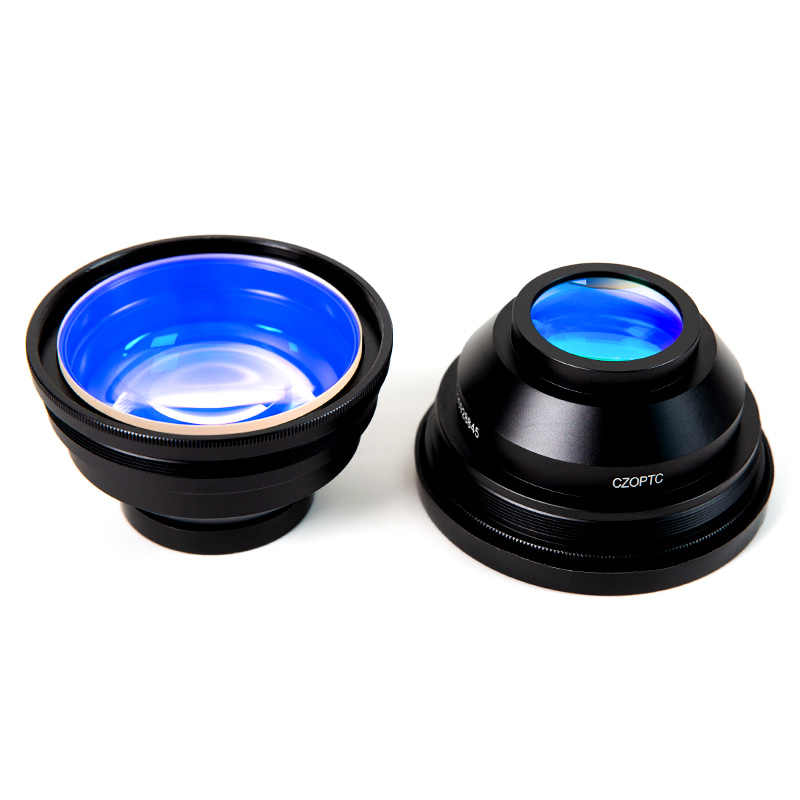

Den første og mest grundlæggende forsvarslinje er påføringen af højkvalitets Anti-Reflection (AR) belægninger på din Optisk laserlinse . Disse belægninger er ikke generiske; de er præcist konstruerede tyndfilmsstabler designet til specifikke parametre. En standard enkeltlagsbelægning reducerer refleksion, men til laserapplikationer har du brug for en V-belægning or Bredbånd AR belægning skræddersyet til din nøjagtige laserbølgelængde og indfaldsvinkel. En V-coating tilbyder ekstremt lav reflektivitet (ofte mindre end 0,25 %) ved en specifik bølgelængde, mens bredbåndsbelægninger dækker et område. Nøglen er at specificere belægningen, så den matcher din lasers driftsparametre under indkøb.

Valg af den rigtige AR-coating

• Laser bølgelængde: Angiv den nøjagtige primære bølgelængde (f.eks. 1064nm, 10,6µm, 532nm). Brug ikke en linse belagt til 1064nm med en 1030nm laser.
• Effekttæthed: Sørg for, at coatingens skadetærskel (målt i J/cm² eller W/cm²) overstiger din lasers maksimale og gennemsnitlige effekt ved linsens overflade.
• Indfaldsvinkel: Angiv den påtænkte vinkel. En belægning optimeret til 0° (normal forekomst) vil fungere dårligt ved 45°.
• Polarisering: For meget polariserede lasere skal du overveje belægninger, der er optimeret til S- eller P-polarisering for at minimere refleksion for den specifikke tilstand.

Mekanisk og optisk design til refleksionskontrol

Ud over belægninger er det fysiske arrangement af dit optiske system altafgørende. Målet er at sikre, at eventuelle resterende refleksioner ledes væk fra følsomme komponenter og ind på en sikker, absorberende vej. Dette indebærer omhyggelig overvejelse af objektivets orientering og systemlayout.

Linsekile og orientering

Brug aldrig et vindue med perfekt parallelplade som objektivmontering eller beskyttelse i strålegangen. Brug altid linser med en indbygget mekanisk kile (ofte et par grader) eller monter plankonvekse linser med den buede overflade mod højeffektsiden. Denne kritiske praksis sikrer, at reflekterede stråler er vinklet væk fra den optiske akse, hvilket forhindrer dem i at gå tilbage til kilden.

Beam Dumps og Baffles

Administrer aktivt vejen for vildfarent og reflekteret lys. Brug stråledumper (meget absorberende, ofte vandkølede enheder) for sikkert at opfange og sprede energi fra stråler rettet uden for aksen. Installer optiske bafler (rørlignende strukturer med anti-reflekterende sorte overflader) inde i dit system for at fange spredt lys og forhindre det i at hoppe rundt i kabinettet.

Inkorporering af optiske isolatorer til kritiske systemer

For systemer med høj forstærkning eller ekstrem følsomhed, såsom fiberlasere, forstærkere eller systemer, der anvender frirumskommunikation, kan passive foranstaltninger være utilstrækkelige. An optisk isolator er en aktiv komponent placeret direkte efter laserkilden. Den fungerer som en envejsventil for lys, der lader den forreste stråle passere med minimalt tab, mens den blokerer og dæmper ethvert lys, der bevæger sig bagud. Isolatorer er essentielle, når tilbagereflektion kan forårsage ustabilitet, mode-hopping eller katastrofal skade på laserdioden eller oscillatoren.

Bedste praksis for drift og vedligeholdelse

Forebyggelse handler også om, hvordan du bruger og vedligeholder systemet. Konsistente protokoller reducerer risikoen markant.

• Forjustering med lav effekt: Udfør altid indledende strålebanejustering og linsepositionering ved hjælp af en synlig guidelaser med meget lav effekt eller en stærkt dæmpet fjernlys. Dette forhindrer utilsigtede højeffektrefleksioner under opsætningen.
• Renlighed er afgørende: Forurenende stoffer som støv, fingeraftryk eller røgrester på den optiske laserlinseoverflade kan blive absorptionssteder, hvilket forårsager lokal opvarmning, belægningsskader og øget, uforudsigelig spredning og refleksion.
• Regelmæssig inspektion: Implementer en tidsplan for visuelt at inspicere linser (under sikre, ikke-laserende forhold) for tegn på belægningsforbrænding, gruber eller kontaminering. Brug inspektionslys i en vinkel for at afsløre overfladefejl.
• Overvejelser om emnet: Vær opmærksom på, at stærkt reflekterende materialer (kobber, guld, poleret aluminium) eller stejle indfaldsvinkler på emnet kan forårsage kraftige spejlende refleksioner tilbage i optiktoget. Procesparametre og strålevinkel skal muligvis justeres.

Sammenfatning af afværgestrategier efter komponent

Følgende tabel giver en hurtig referencevejledning til anvendelse af disse principper på forskellige dele af et typisk lasersystem.

Effektiv forebyggelse af tilbagereflektion handler ikke om en enkelt løsning, men et lagdelt forsvar. Det kræver tankevækkende integration af korrekt specificerede optiske laserlinser, intelligent mekanisk design og disciplinerede driftsvaner. Ved at implementere disse specifikke, praktiske foranstaltninger bygger du et robust og pålideligt lasersystem, der beskytter din værdifulde investering og sikrer ensartet, sikker ydeevne.
